Conjunto Lubrifil – Linha Industrial (Linha TC)

Comparar

Conjunto Lubrifil – Linha Industrial (Linha TC)

O Conjunto Lubrifil – Linha Industrial (Linha TC) linha  de  preparação  de  ar comprimido  da  STNC  Pneumática  foi  desenvolvida  para  indústrias que necessitam  de  ar  comprimido  de  qualidade. Nossos  produtos  possuem  grande  eficiência  na  remoção partículas sólidas presentes no ar comprimido, com mínima queda de pressão. Este produto é indicado para aplicações industriais.

Atenção: Somente pessoas devidamente treinadas e habilitadas são elegíveis para efetuar a instalação, troca ou manutenção destes produtos.

Material do Produto:

Materiais

Tabela Técnica:

Informações Técnicas - Linha TC

Descrições:

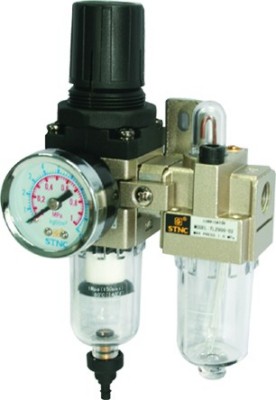

TC2010-01 Lubrifil 1/8″ (Filtro Regulador + Lubrificador + Manômetro + Suporte) – Sem Protetor
TC2010-02 Lubrifil 1/4″ (Filtro Regulador + Lubrificador + Manômetro + Suporte) – Sem Protetor

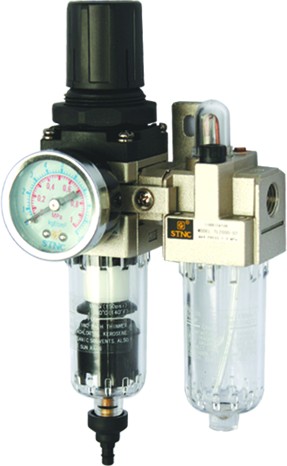

TC2010-02D Lubrifil 1/4″ (Filtro Regulador + Lubrificador + Manômetro + Suporte) – Dreno Automático – Sem Protetor
TC2010-02DU Lubrifil 1/4″ (Filtro Regulador + Lubrificador + Manômetro + Suporte) – Dreno Automático – Com Protetor

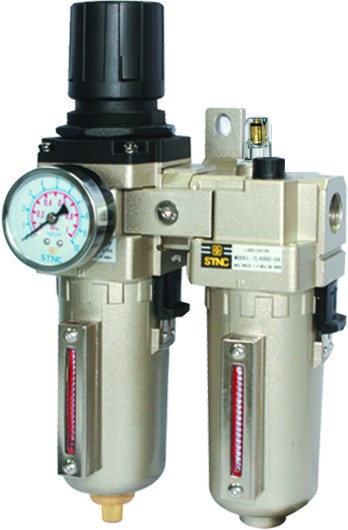

TC2010-02M Lubrifil 1/4″ (Filtro Regulador + Lubrificador + Manômetro + Suporte) – Copo Metálico
TC2010-02U Lubrifil 1/4″ (Filtro Regulador + Lubrificador + Manômetro + Suporte) – Protetor Metálico
TC3010-02 Lubrifil 1/4″ (Filtro Regulador + Lubrificador + Manômetro + Suporte) – Protetor Metálico
TC3010-03 Lubrifil 3/8″ (Filtro Regulador + Lubrificador + Manômetro + Suporte) – Protetor Metálico
TC4010-03 Lubrifil 3/8″ (Filtro Regulador + Lubrificador + Manômetro + Suporte) – Protetor Metálico
TC4010-04 Lubrifil 1/2″ (Filtro Regulador + Lubrificador + Manômetro + Suporte) – Protetor Metálico

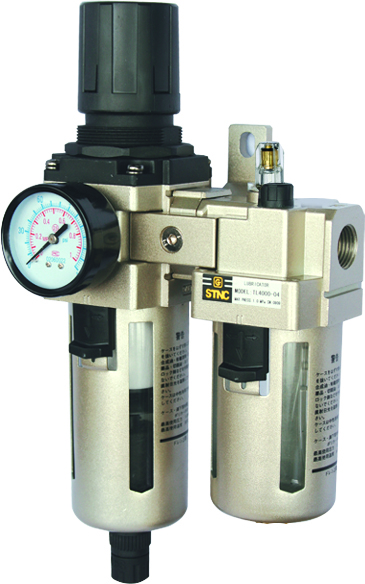

TC4010-04D Lubrifil 1/2″ (Filtro Regulador + Lubrificador + Manômetro + Suporte) – Dreno Automático – Protetor Metálico
TC4010-06 Lubrifil 3/4″ (Filtro Regulador + Lubrificador + Manômetro + Suporte) – Protetor Metálico
TC5010-06 Lubrifil 3/4″ (Filtro Regulador + Lubrificador + Manômetro + Suporte) – Protetor Metálico
TC5010-10 Lubrifil 1″ (Filtro Regulador + Lubrificador + Manômetro + Suporte) – Protetor Metálico

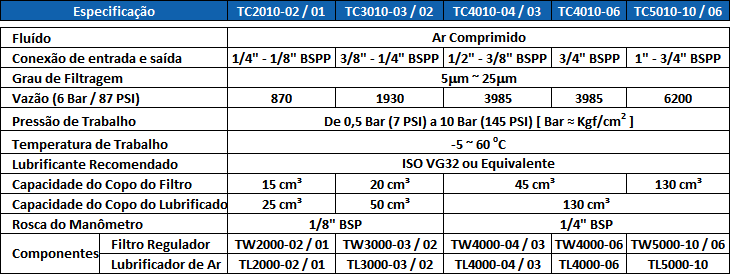

Especificação TC2010-02 / 01 TC3010-03 / 02 TC4010-04 / 03 TC4010-06 TC5010-10 / 06

Fluído Ar Comprimido Conexão de entrada e saída 1/4″ – 1/8″ BSPP 3/8″ – 1/4″ BSPP 1/2″ – 3/8″ BSPP 3/4″ BSPP 1″ – 3/4″ BSPP Grau de Filtragem 5mm ~ 40mm
Vazão (6 Bar / 87 PSI) 870 1930 3985 3985 6200 Pressão de Trabalho De 0,5 Bar (7 PSI) a 10 Bar (145 PSI) [ Bar ≈ Kgf/cm2 ] Temperatura de Trabalho 0 ~ 60 oC Lubrificante Recomendado ISO VG32 ou Equivalente Capacidade do Copo do Filtro 15 cm³ 20 cm³ 45 cm³ 130 cm³ Capacidade do Copo do Lubrificador 25 cm³ 50 cm³ 130 cm³  Rosca do Manômetro 1/8″ BSP 1/4″ BSP
Componentes Filtro Regulador TW2000-02 / 01 TW3000-03 / 02 TW4000-04 / 03 TW4000-06 TW5000-10 / 06 Lubrificador de Ar TL2000-02 / 01 TL3000-03 / 02 TL4000-04 / 03 TL4000-06 TL5000-10
